3D多功能焊接工裝對于孔徑的選擇有兩個系列

3D多功能焊接工裝對于焊接的孔徑有著不同的選擇，而這種選擇的孔徑大小有兩種，今天要帶大家了解的就是這兩各不同大小的孔徑。

3D多功能焊接工裝臺面采用帶孔格板形式，孔徑有D28和D16兩個系列。在高精度的臺面上，每隔100mm均布D28的圓孔或每隔50mm均布D16的圓孔些孔可用于拼接各種功能的定位模塊和夾具。各種功能模塊除臺面外，還有定位塊，直角塊，立柱，任意角度調整，V形塊，銷栓，各類快速夾具，間隙調整片及各種輔助模塊。模塊的設計構思巧妙，可以進行各種組合和反復應用。

用于模塊之間互相緊固連接的銷栓，內部采用三個同心鋼珠。銷栓松開時，鋼珠退入銷栓內，此時銷栓可方便地插入模塊的孔內。當用手逐漸擰緊時，三個鋼珠逐漸彈出，自動對中并夾緊模塊。用扳手扳緊后，其對模塊的夾緊力可達5噸，剪切力可達25噸。

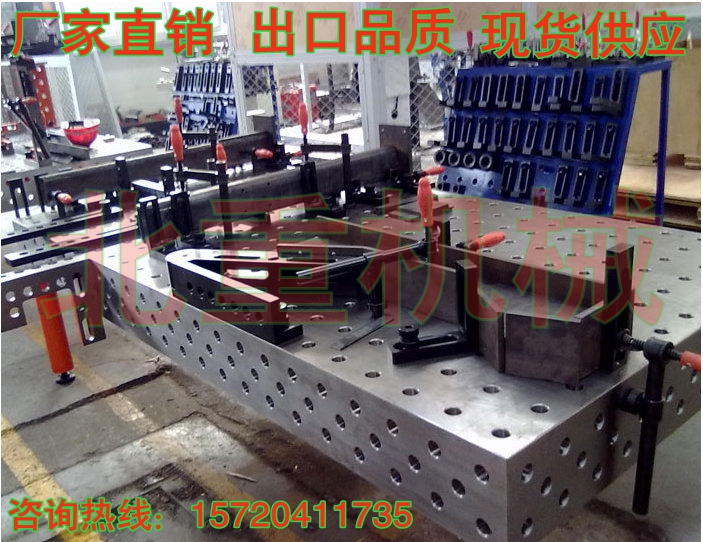

焊接平臺

這種組合夾具的突出優點是：

　　1)模塊化：所有組件分門別類，進行了標準化和系列化，互相匹配。選用最少的模塊，就可以實現各種快速定位和夾緊的功能。

　　2)柔性化：拼裝方式多樣，用戶只要充分發揮想象力，幾乎可達到任何專用夾具同樣的定位和夾緊功能。拼裝快速，裝拆方便;工作臺面可以根據工件形狀、大小進行拼裝組合。三維柔性焊接平臺工裝臺面上的刻度和模塊尺寸的設計，使操作工人不用量具就可以根據工件尺寸迅速搭出所需要的工裝。

　　3)高精度：工作臺面和各種功能模塊上每隔50或100mm配套的D16或D28的圓孔，任意孔的孔間距尺寸公差小于0.02mm，這種精度將會反映在用戶所加工的產品中。所以，也有用戶將此工作臺用作檢具的基準平臺。

4)專利設計：各功能模塊中有不少是專利產品，如模塊間連接采用的銷栓，為防止工件在夾緊過程中移位而特殊設計的帶補償?shù)膹椥詩A具等。

5)三維立體設計：模塊中的立柱，直角塊可用于向三維空間拼接，便于生產各類立體構件。



這兩種不同系列的孔徑其實也就是孔徑的大小不一樣的，而對于在焊接時選擇哪種規格，就看焊接的技術需求了。北重機械制造對于3D多功能焊接工裝的生產有著非常豐富的經驗，也會結合實際的生產需求作出相應的改動和調整，所以你有什么要求就跟我們講吧。三維柔性焊接平臺，三維柔性組合夾具，焊接平臺，鑄鐵焊接平臺，焊接平臺樣式多_價格透明免費咨詢熱線：15720411735
